Posts du forum

ddagenais
Comité Standard
Comité Standard
02 juin 2022
In Surveillance
voici un bel exemple de thermomètre qui sert absolument à rien
Installation à ne pas faire content media
1
0
10
ddagenais
Comité Standard
Comité Standard
10 mai 2022
In Codes, Normes & Publications
Terme utilisé depuis longtemps la décarbonisation à pour principe d'éliminer la production de GES d'un bâtiment en utilisant des énergies propres tel que l'hydroélectrique, éolienne, solaire ou autre énergie renouvelable. Avec l'augmentation du réchauffement climatique, un plan d'action a été pris par le Canada afin de décarbonisé le pays d'ici 2050. Net zéro Vs Ingénierie: Le net zéro est une vision globale qu'un bâtiment ne consomme rien. Ainsi, l'ensemble des système mécanique et électrique doivent soit être passif ou être relié à des énergies renouvelables tel qu'hydroélectricité, solaire ou hydrogène. À court terme, les équipements au gaz seront remplacés pour des équipements 100% électrique puisque la production de gaz naturel ne fait pas encore partie d'énergie renouvelable. De plus, la plupart des réfrigérants étant des Halocarbure, c'est-à-dire produit par l'homme, sont encore appauvrissant sur la couche d'ozone et devrons être évité. Malgré une transition vers des HFP et des PFC qui sont beaucoup plus stable et ne sont pas appovrissant de la couche d'ozone, ils sont encore susceptibles d'augmenter le réchauffement planétaire. Bref à court terme, le net zéro est une transition 100% électrique. Décarbonisation de Montréal – Bonne idée ou décentralisation des projets https://journalmetro.com/environnement/2818764/sommet-climat-montreal-sattaque-ges-batiments/ Tel que vous avez pu lire plus haut, la décarbonisation à court terme passe par l'électricité. Malheureusement, le réseau actuel électrique ne sera pas en mesure de subvenir à la demande. Ainsi, il est possible de ce demandé, à court terme, le fait d'accélérer aussi rapidement la décarbonisation à Montréal pour 2024 sur des bâtiment de 2000m² et 2025 pour tous les nouveaux bâtiment causera tel une décentralisation des projets. À voir.
2
0
11
ddagenais
Comité Standard
Comité Standard
10 mai 2022
In Codes, Normes & Publications
L'OIQ a produit un document de bonne pratique sur les documents d'authentification. Ainsi, il est obligatoire lors de l'apposition du sceau d'indiqué la date(voir point 1). De plus, tous calculs doivent être signés (selon le point 6)
0
0
8
ddagenais
Comité Standard
Comité Standard
02 mai 2022
In Codes, Normes & Publications
Dans le cadre d'un projet en cours, un consultant code est venu analyser la pratique de faire une retombé coupe-feu lors du passage de la tuyauterie dans une issue. Selon son étude (un autre consultant code est venu l'approuver aussi), il est complètement interdit de faire une retombé 2hrs au feu afin de séparer l'issue de la tuyauterie. Selon son interprétation, la séparation coupe-feu doit être continu dalle à dalle et une ouverture (bien que séparer) vient briser cette continuité. Cette situation est aussi vrai dans le cadre d'un hall utilisé en issue. Ainsi, dans la section de l'issue vers le Hall, aucun élément mécanique/électrique ne peut y passer. Ainsi, en aucun cas, il ne serait possible de passer de la mécanique/électrique. Dans un cas ou il n'y a aucune possibilité de faire autrement, une demande de mesure différente devrait être faite
1
0
30
ddagenais
Comité Standard
Comité Standard
12 avr. 2022
In Plomberie
Drainage N'oublié pas d'aller downloader les codes disponibles gratuitement en ligne. Pour avoir l'emplacement, vous pouvez aller voir l'article en question dans le forum
0
0
28
ddagenais
Comité Standard
Comité Standard
25 mars 2022
In Surveillance
Voici deux aides pour avoir les comparatif rapide entre les accessoires Watts vs Zurn ( Y:\5e-Surveillance\Documents\Aide comparaison équivalence )
2
0
9
ddagenais
Comité Standard
Comité Standard
24 mars 2022
In Ventilation
Beaucoup de projets, afin de se démarquer, doivent présenter des services communs dans leur bâtiment tel que salle de gym, salon communautaire, piscine. Dans le cas d'une piscine, cet environnement extrêmement humide peut venir causer divers problèmes à la bâtisse, d'où l'importance de contrôler l'environnement. À cet effet, il est important de bien sélectionner (avec l'aide d'un fournisseur) le déshumidificateur adéquate. Pour ce faire vous devrez compléter le formulaire FTV-19 (dans le réseau Y:\5b-Mecanique\Calculateur\Ventilation) afin de le fournir au fournisseur. Voici quelque point à retenir pour compléter le document: La surface de l'eau est l'aire de la piscine alors que la surface de la plage est la surface couverte par une distance de 5pi à partir du pourtour de la piscine. Prendre note que la surface de la plage est l'aire complète incluant la section piscine. Par la suite, il faut confirmer la température de l'eau. Généralement de 84F veuillez toujours coordonner avec le concepteur si des demandes particulières Pour ce qui est de l'air frais et de l'évacuation, vous pouvez utiliser cette formule pour bien le calculer: 0,48PCM/Pi2 (plage) + 7,5 CFM par spectateur (non-baigneur) Pour l'évacuation, il faut prévoir 10% de plus que l'alimentation. Pour le débit total de la pièce, il s'agit d'utiliser le changement d'air de 6 à 8 changements d'air. Ainsi, la formule à utiliser : Volume de la pièce X changement d'air/60 Pour la température d'air, la température est d'environ 2F supérieur à l'eau Pour finir, la charge de chauffage et de climatisation est fait à partir du HAP Une fois les données rentrer, vous pouvez envoyer le fichier FTV-19 au fournisseur
Conception - Piscine formulaire FTV-19 content media
0
1
17
ddagenais
Comité Standard
Comité Standard
23 mars 2022
In Ventilation
Lors du calcul HAP, la salle de piscine étant un système complètement différent, il est important de faire un système indépendant dans le HAP. La raison est que l'air de la piscine devant être plus chaude qu'un système standard, ceci doit être pris en considération dans le calcul et lorsque vous l'entrée dans les données. Lorsque vous incluez la piscine donc votre espace commun, la température demandée au système sera la même que partout ce qui n'est pas vrai. Voici la procédure à prendre pour la piscine: Il faut tout d'abord créer l'espace comme d'habitude Vous devez par la suite créer un système indépendant piscine à l'intérieur du système, vous devez sélectionner thermostats dans zone components À l'intérieur de thermostat, vous devez venir modifier le cooling T-stat et le Heating setpoints pour la température de conception d'une piscine Règle générale, la température d'alimentation de l'air est de 2F supérieur à l'eau de la piscine. Bien que la plupart des piscines, la température de l'eau est 84F, il est important de valider avec le concepteur de la piscine puisque certains projets la température de l'eau pourrait être différente Pour le reste, les manipulations restent les mêmes.
Standard - Piscine HAP content media
0
0
14
ddagenais
Comité Standard
Comité Standard
21 mars 2022
In Entreprise
Voici l'organigramme pour le processus du passage du CPI vers un nouvel ingénieur signataire chez DEC et aussi concernant les nouveaux employer ING. Ce processus nous permet un développement des ING selon les standard chez DEC.
0
0
31
ddagenais
Comité Standard
Comité Standard
21 mars 2022
In Entreprise
L'organigramme d'ouverture de Projet montre le processus de déroulement du projet ainsi que les tâches devant être effectuées à l'intérieur.
0
0
22
ddagenais
Comité Standard
Comité Standard
23 févr. 2022
In Plomberie

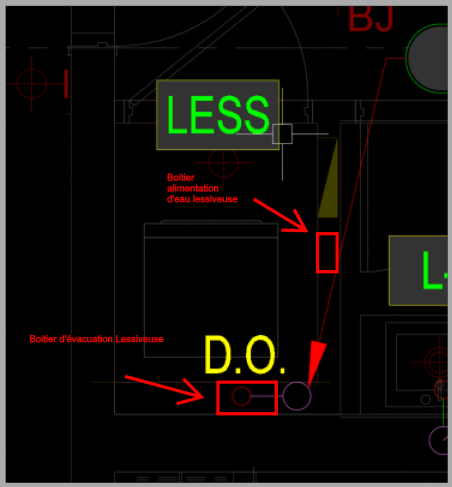

L'article du CNP concernant l'accès au équipement laisse place à beaucoup d'interprétation face à la généralité de l'article. L'article ce lis comme ceci: Tout appareil sanitaire, séparateur, regard de nettoyage, robinet, dispositif ou pièce d'équipement doit être placé de manière à pouvoir être utilisé, nettoyé et entretenu Au yeux de la RBQ, cet article est utilisé à des fins de protection et sensibilisation au dégât d'eau. Il faut avoir un accès rapide au robinet ou au équipement afin de pouvoir fermer le plus rapidement les valves aux besoins. https://www.rbq.gouv.qc.ca/domaines-dintervention/plomberie/interpretations-et-directives-techniques/clarification-de-la-facilite-dacces-aux-equipements-de-plomberie.html Toutefois, suite à une discussion avec la RBQ, ils sont venus préciser que seulement les équipements nécessitant une ''urgence'' ont généralement besoin d'une action rapide. C'est pour cette raison qu'il est acceptable que le drainage des lessiveuses se trouve en arrière, mais les valves devraient être sur le côté tel que ci-dessous. (petite parenthèse, la note D.O. pour une lessiveuse n'est pas nécessaire si vous utilisez le tag Less) De plus, dans le cas d'une boîte pour les réfrigérateurs, Éric Gagné en convenait qu'il était très difficile d'avoir accès à cette valve en temps normale. Il me mentionnait que idéalement celle-ci devrait être sur le côté du réfrigérateur, mais que dans le cas d'une impossibilité, il est important de sensibilisé le client sur l'installation. Pour conclure, l'essence de l'article est la protection et la sensibilisation.
Conception - Analyse article 2.1.3.2 content media
4
1
40
ddagenais
Comité Standard
Comité Standard
01 févr. 2022
In Surveillance
Avec le nouveau code de plomberie CNP 2015, ils sont venu ajouter des articles concernant les fosses de retenue. L'article 2.4.3.7 1) mentionne qu'une fosse de retenue doit être faite en une seule pièce, étanche et lisse à l'intérieur. Cette définition vient interdire l'utilisation d'anneau de regard de nettoyage pour l'utilisation de puisard puisqu'il ne s'agit pas d'une seule pièce. Type de puisard maintenant refusé dû à l'article 2.4.3.7
Approbation D.A - Puisard content media
2
1
17
ddagenais
Comité Standard
Comité Standard
31 janv. 2022
In Revit
La hauteur des plafonds dans les logements est souvent restreints ce qui oblige une bonne coordination des composantes mécaniques. Avec le besoin d'ancré ces composantes, nous sommes souvent limités dans la hauteur fini. Voici une fiche d'installation qui vous permettra de place les éléments mécanique rapidement à une hauteur vous permettant d'éviter certains conflit.
1
1
33
ddagenais
Comité Standard
Comité Standard
13 janv. 2022
In Codes, Normes & Publications
En vigueur depuis décembre 2021, le CNEB 2015 modifié Québec vient traiter de plusieurs sujet touchant l'efficacité énergétique d'un bâtiment. La méthode de conception doit être établit par l'architecte. Toutefois, lorsque le bâtiment à plus de 40% de fenestration, la méthode de performance avec une étude énergétique sera utilisé. De plus, la RBQ est venu publié une section explicative du CNEB qui peut être utilisé en parallèle afin de vous aider à comprendre le sens d'un article à l'aide d'exemple concret
1
0
20
ddagenais
Comité Standard
Comité Standard
03 janv. 2022
In Plomberie
Le réseau de recirculation, bien que simple, peut amener son lot de maux de tête si mal dimensionné. La plupart des plaintes reliées à l'eau chaude est dû au temps d'attente de l'eau chaude. Un réseau d'eau chaude recirculé bien dimensionné vient diminuer ce temps d'attente. Le réseau de recirculation est obligatoire afin de maintenir la température de 55C dans la ligne lorsque: - La longueur développée fait plus de 30m ou -Alimente plus de 4 étages Afin de concevoir un réseau d'eau chaude recirculé, il faut prendre en considération la perte de chaleur à travers la tuyauterie pour déterminer le débit de la pompe. Toutefois, dans un bâtiment de type résidentielle, une règle du pouce a été établit pour des valves manuelles. Généralement 1 GPM par valve fournissait un rendement adéquat. Par contre, avec la venue des valves thermostatique cette donnée doit être revue. En effet, la valve thermostatique est en mesure d'offrir 2.9 GPM lorsque 100% ouverte (soit à 130F) et de 0,45 GPM lorsque fermée (140F). Le manufacturier suggère un débit de 1.5 GPM en moyenne pour un valve de 1/2. C'est pour cette raison que la règle du pouce pour la conception d'un réseau d'eau chaude recirculée dans un bâtiment résidentiel doit être de 1.5 GPM. Prendre note que le calculateur excel a été ajusté. De plus, il n'est plus nécessaire de mettre un facteur de sécurité puisque la valve s'ajuste automatiquement. De plus, il est important de mettre une pompe a débit variable (voir Grundfos Magna ou CR) afin de compenser la diminution ou l'augmentation de débit dans le réseau. Il est important de noter qu'une pompe à débit fixe tel que le UP ou UPS de grundfos ne sont pas conçu pour avoir de variateur de vitesse.
0
0
28
ddagenais
Comité Standard
Comité Standard
26 nov. 2021
In Ventilation

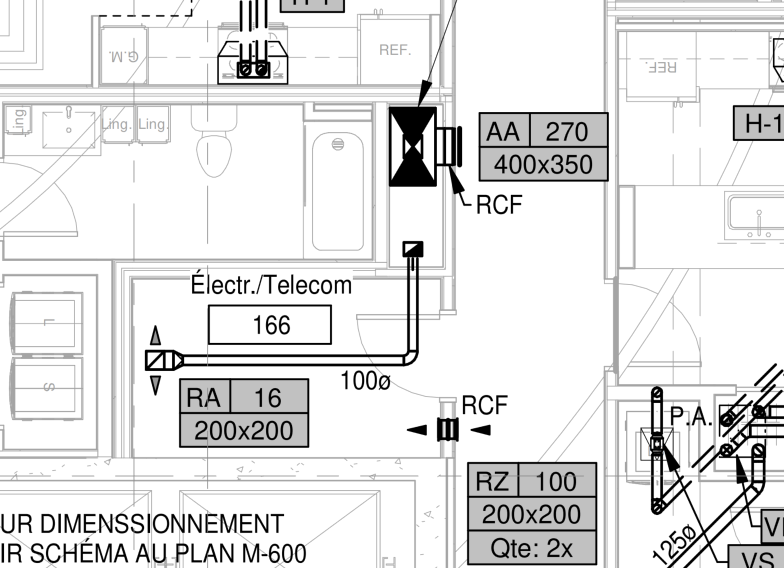

Nous avons reçu dernièrement un avis de la RBQ concernant la protection de la grille de transfert entre le corridor d'étage et une autre pièce. La RBQ utilise l'article 3.1.8.1 ainsi que son annexe afin d'obliger une protection coupe-feu/coupe-fumée afin d'éviter le transfert de fumée d'une pièce vers le corridor (qui est une issue). Le code du bâtiment reste encore très vague sur la protection coupe-fumée et lorsque vous analysez le code, il s'agit beaucoup plus d'une recommandation que du obligation. Dans ce dossier, la RBQ vient statuer clairement qu'il interprète le code comme une obligation et non une recommandation. Devant cette décision, nous devons nous ajuster en s'assurer de toujours docker nos conduits. Il pourrait être tentant de mettre des volets coupe-feu/coupe-fumées toutefois, ceux-ci doivent être raccordé 120v et un signal doit être envoyé au panneau d'alarme incendie. Cette solution coût énormément cher et ne devrait jamais être privilégier. Ce qui sera jugé interdit: Démarche à prendre:
Interprétation RBQ - Transfert d'air Corridor vers autre pièce content media
1
1
25
ddagenais
Comité Standard
Comité Standard
14 oct. 2021
In Ventilation
La conception de la salle à déchet peut s'effectuer de 2 façons, soit par évacuation ou par réfrigération. La méthode a utilisé dépend de la municipalité puisqu'une ville comme Brossard impose la réfrigération ou dépend du client. Avant de concevoir, il faut s'assurer d'avoir vérifier les règlements municipaux et savoir les besoins du client. Pour la méthode de réfrigération, il est possible de remplir un document semblable à celui-ci et de l'envoyer pour une sélection à un fournisseur tel que Descair, Master, Enviroair, QAT Pour ce qui est de la méthode par évacuation, il est important de s'assurer de respecter un minimum de 6 à 8 changement d'air par heure. Pour une ville telle que montréal, il est demandé un débit minimum de 3.9 L/s par m² toutefois, le calcul du changement de l'air donnera une valeur supérieur au L/s demandé. Par contre, la méthode par évacuation amènera malgré tout un risque d'odeur particulièrement en été. Pour cette raison, nous installons dans réducteur d'odeur dans la salle à déchet. Voici un lien pour comprendre la sélection du appareil type Sanuvox et le design des conduits autour de l'appareil. Pour finir, vous trouverez en Defpoint la dimension maximale de la pièce dans le tableau d'équipement pour facilité la sélection.
1
1
36
ddagenais
Comité Standard
Comité Standard
12 août 2021
In Codes, Normes & Publications
Bonjour, Voici un lien pour pouvoir aller consulter gratuitement en ligne toutes les normes NPFA. https://www.nfpa.org/Codes-and-Standards/All-Codes-and-Standards/Free-access Il n'est pas possible de les télécharger mais en vous inscrivant, vous aurez accès à toutes les normes. Bien que nous connaissons principalement les normes NFPA pour la protection incendie, il existe plusieurs normes pouvant vous aider dans la conception. Exemple: NFPA 20: Conception d'un pompe incendie (voir la norme pour la conception de la ventilation de la pièce) NFPA 96: Conception pour la ventilation d'une Hotte de cuisson commerciale
3
0
31
ddagenais
Comité Standard
Comité Standard
29 juin 2021
0
1
20
ddagenais
Comité Standard
Comité Standard
11 juin 2021
In Plomberie

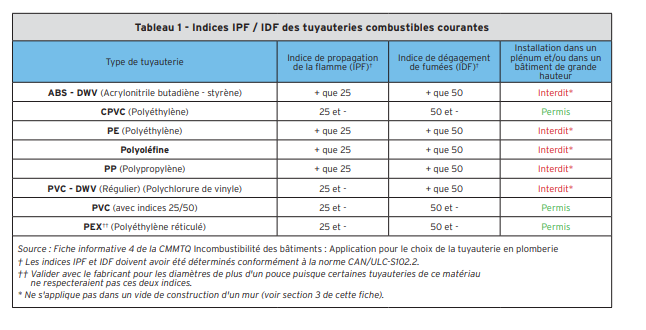

Les bâtiments ont tous une particularité concernant le dégagement de matière toxique lors d'un feu. Pour un bâtiment combustible (classification donnée par l'architecte selon le code du bâtiment), les matériaux de type combustible (plastique) le doivent respecter la côte 25 de propagation de la flamme. Les bâtiment grands hauteurs doivent respecter le 25 de propagation en plus du -50 de dégagement de la fumée. Bien que le code permet de mettre des matériaux combustible dans les bâtiments, à condition de respecter les dégagements requis, les vides techniques présentent une autre particularité. En effet, le code statue que malgré que le vide technique est un espace à part du bâtiment ainsi, s'il y avait un incendie, le risque de propagation de fumée vers les autres étages est présent. Pour cette raison, les matériaux combustible, en drainage seulement, sont interdits. Ce que nous voulons dire par drainage seulement est qu'un réseau d'eau en plastique peut passer dans le vide technique puisque s'il y avait le feu sur ce conduit, le conduit agirait comme un tuyau de gicleur. Ainsi, toute la tuyauterie de drainage (colonne sanitaire, évent, cheminée) en plastique est interdite à l'intérieur d'un vide technique. Puisqu'il n'est pas possible de prévoir la tuyauterie exacte qui sera utilisé dans le projet, il est impératif de ne pas placer ces conduits dans le vide technique. Pour finir, afin d'ajouter à la complexité, un tuyau de cheminée de chauffe-eaux, ne pouvant pas aller dans un vide technique, devra se trouver naturellement dans un mur. Toutefois, il n'existe pas vraiment d'application coupe-feu pour ces conduits. C'est pour cette raison que lorsque la cheminée sort d'une salle mécanique, celle-ci doit être dans un plafond 2hrs au feu. Inter-étage, il n'est pas possible de faire un vide technique, c'est pour cette raison que ces deux applications devront être utilisé (selon la grosseur de la tuyauterie) en plus de prévoir un boîtage 2hrs au feu autour des conduits.
Conception - Les interdictions dans les shafts
 content media
1
1
41
