Également important de coordonner l'épaisseur des murs avec l'architecte, pour que celui-ci prévoit le passage de colonnes pluviales ISOLÉES! Une colonne de 3 pouces isolée ne passera pas dans un mur standard avec des colombages de 3po 5/8. Si ce n'est pas coordonné, le client se retrouvera devant un choix difficile: payer un extra considérable en système intérieur pour épaissir les murs (et perdre des pieds carrés vendables!) ou ne pas isoler le pluvial et prendre le risque d'avoir des problèmes de condensation. Dans ce cas, ce sera systématiquement mis en déficience dans nos rapports. Bref, dans les 2 cas, ça crée énormément de désagréments! Restez vigilants!

C'est important de coordonner avec l'ingénieur en structure et l'architecte pour que le fond du saut-de-loup soit en gravier non compacté, ce qui permet le raccordement au drain français. Autrement, si le fond du saut-de-loup est bétonné, il pourrait être nécessaire d'installer un DT-1 qui se raccordera au réseau sanitaire à l'intérieur du bâtiment. Dans ce cas, il faudra aussi prévoir un siphon de course côté intérieur.

19149A - Celeste A Exemple de coordination réussie entre la mécanique et la structure pour le passage d'une conduite à travers une poutre.

Drainage d'une lessiveuse par un duo colonne 3po et ventilation 2po. La tuyauterie est permise en PVC Systeme 15 parce que le bâtiment n'est pas grande hauteur.

À gauche, eau domestique et drainage pour un lavabo. Au centre, installation typique d'un drain ouvert pour le VRC qui se jette dans le siphon de la lessiveuse. Colonne sanitaire de 4 pouces en ventilation interne. Le tout est dans un soufflage, devant la cloison coupe-feu. Le "tape" rose est un substitut au plâtre qui est homologué pour les cloisons ayant une résistance au feu. C'est beaucoup rapide et moins couteux que le plâtre et largement utilisé pour les cloisons qui sont cachées derrière un soufflage.

18072A - Westbury 3 Surpresseurs Flofab, 3X 10 HP Entrée d'eau 6 pouces en stainless soudé

Salle électrique en cours - Beauharnois - 19132A

Panneau de distribution secondaire (PDS3) en cours d'installation. Westbury 3 - 18072A. 2000A @ 600V/3P

Intérieur d'un transformateur 250 kVA, 600V-1P @ 120/240V-1P Intérieur d'un transformateur 30 kVA, 600V-3P @ 120/208V-3P

Unité d'air frais à Terranova - 18011A. 6750 CFM d'ait frais. 3100 CFM de retour. Différente orientation entre le plan et la réalité.

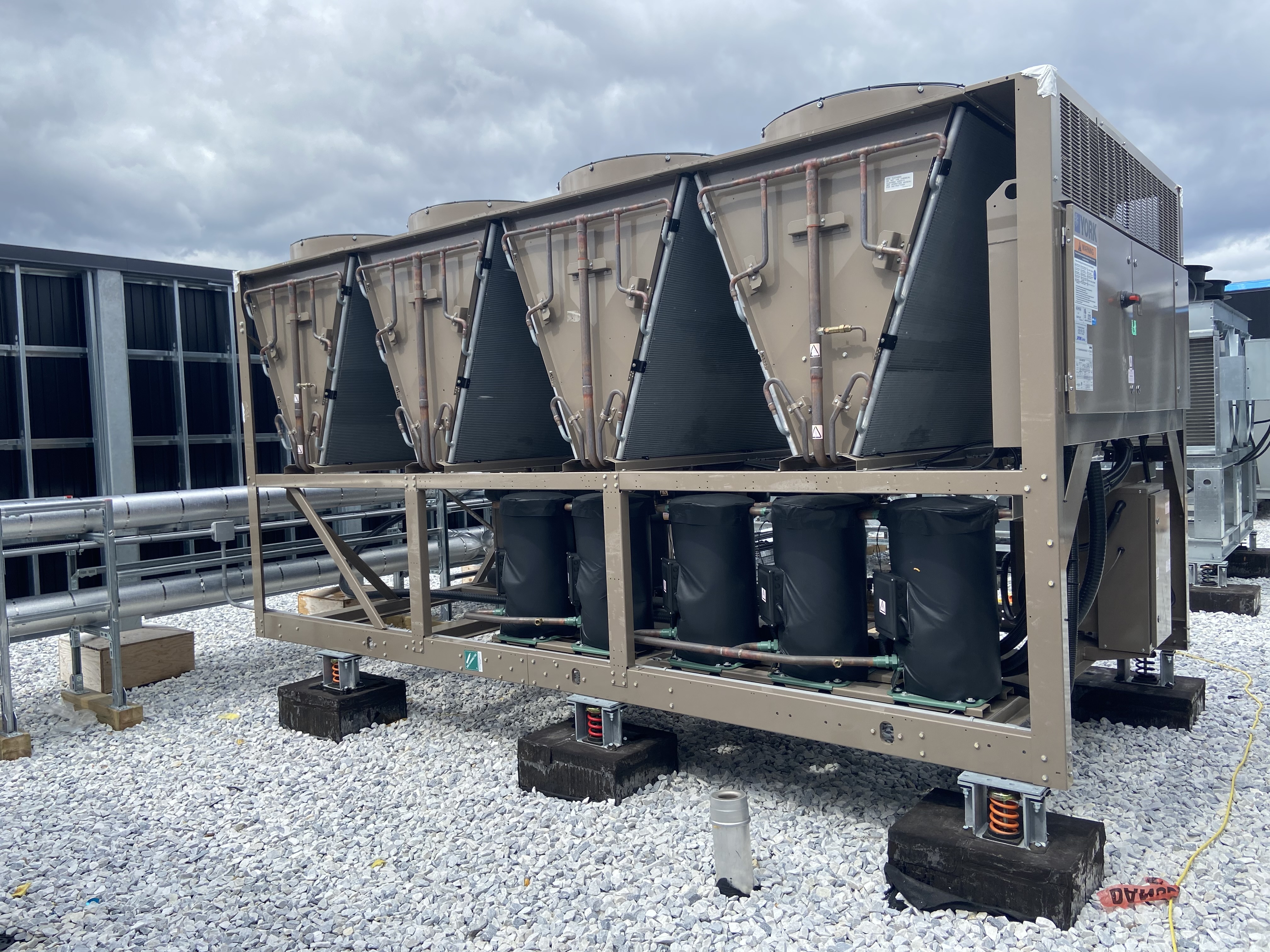

Refroidisseurs et salle mécanique à Solar Uniquartier - RC5. 2X 120 Tonnes de climatisation.
