Commentaires du forum
Électricité
In Surveillance
Gaboury
Comité Standard
21 févr. 2022

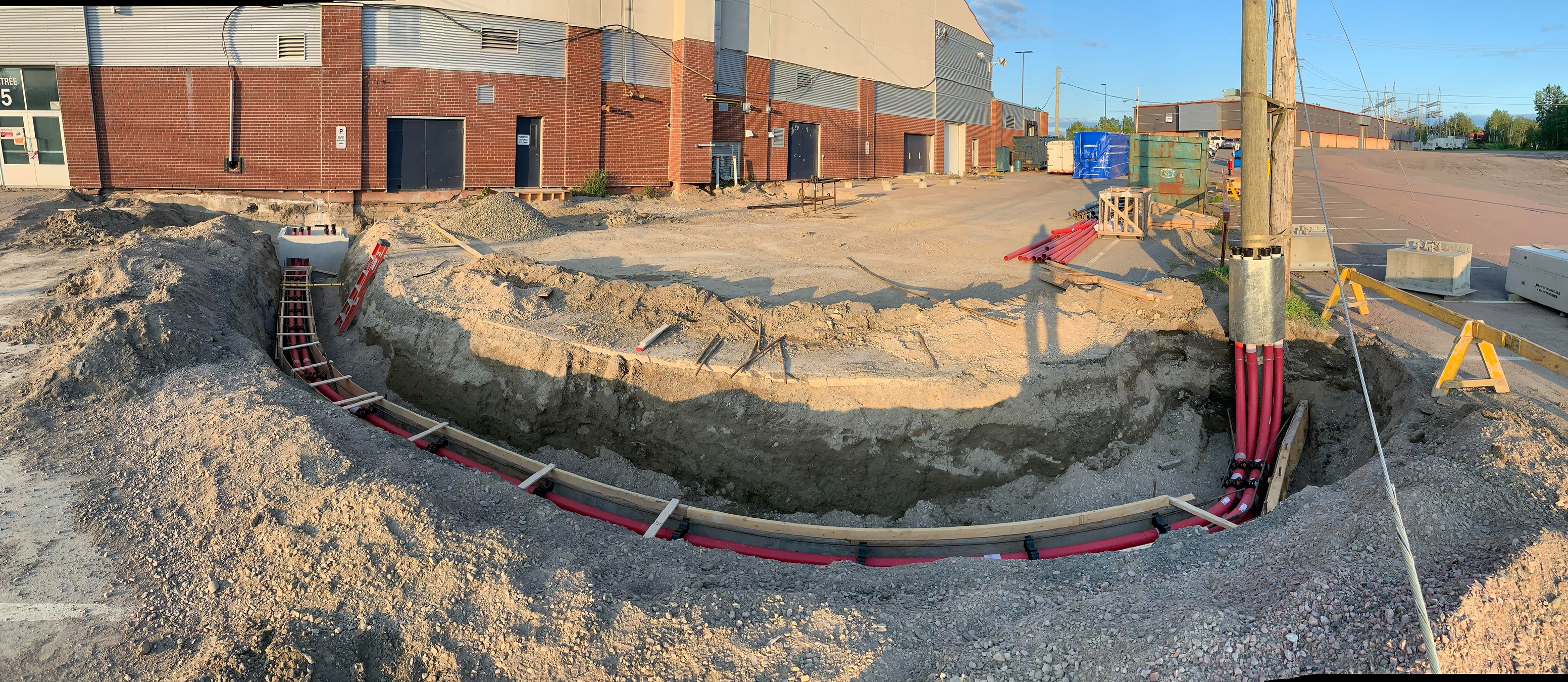

Photo d'un liaison aérosousterrain (LAS) qui alimente un transformateur sur socle. Les conduits rouge sert au passage des câbles moyenne tension et sera bétonné après l'approbation de HQ. On remarque 4 conduits pour la moyenne tension et 6 conduits pour la basse tension.
0
0
Électricité
In Surveillance
Électricité
In Surveillance
Gaboury
Comité Standard
24 févr. 2021
Photo d'une chambre annexe de raccordement.
Jonction entre l'arrivé des câbles des 2 transformateurs sur socle(TSS) et le busbar.
La chambre de sectionnent est seulement nécessaire lorsqu'un TSS double est installé ( entre 2501 à 5000A)
Ref: https://www.hydroquebec.com/data/documents-donnees/pdf/livre-vert.pdf
0
0
Gaboury
Administrateur
