Posts du forum

gscraire
Comité Standard
Comité Standard
25 nov. 2022
In Revit Général
Voici comment le plug-in Archilizer fonctionne pour ceux qui n'ont pas le logiciel, veuillez demander à IT par courriel. 1: Align Views. veuillez rentrer dans une feuille que la vue est bien positionner. Sélectionner target view, cliqué dans la feuille, sélectionner toute les feuilles que vous voulez changer. En cliquant sur align, la vue va se mettre automatique à la même place que la feuille que vous avez mis dans target view. 2: duplicate views. Sélectionner une ou plusieurs vue, cliqué sur duplicate views pour copie votre vue. 3: duplicate sheets. Sélectionner une ou plusieurs feuille, cliqué sur duplicate sheets pour copier votre feuille. Si vous copier une feuille avec une vue dedans, la vue va aussi faire une copie. La feuille va se retrouver dans le dossier ???, cliqué dessus, allez dans DEC_Classement dans propriété pour le changer. 4:sheets from views Sélectionner une ou plusieurs vue, cliqué sur sheets from views, sélectionner votre cartouche. La feuille va automatiquement se créé avec la vue dedans. La feuille va se retrouver dans le dossier ???, cliqué dessus, allez dans DEC_Classement dans propriété pour le changer. 5:Bulk Rename. Sélectionner une ou plusieurs vue, cliqué sur bulk rename et renomme vos vue rapidement. exemple: Vous pouvez enlever le Copie 1 Vous pouvez changer la série M-200 pour la série M-300.
Archilizer content media
1
0
6
gscraire
Comité Standard
Comité Standard
25 nov. 2022
In Revit Général

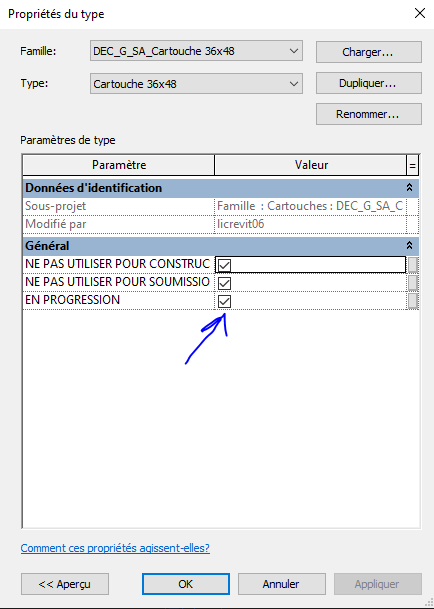

Voici les changements de la cartouche 1: pour enlever, <NE PAS UTILISER POUR CONSTRUCTION> <NE PAS UTILISER POUR SOUMISSION ET CONSTRUCTION> <EN PROGRESSION> sélectionner la cartouche, allez dans modifier le type. vous pouvez cocher celle que vous avez de besoin et il va se mettre sur toute les feuilles. 2: Pour la case projet, juste besoin de cliquer dessus pour changer le nom du projet. 3: pour la case projet vous pouvez aussi cliquer sur informations sur le projet dans l'onglet gérer. les paramètre qu'on doit utiliser sont: Nom du client Nom du bâtiments Adresse du projet Numéro du projet
Cartouche Revit content media
1
0
3
gscraire
Comité Standard
Comité Standard
25 nov. 2022
In Autocad
Pour ceux qui on un problème avec le texte quand on l'importe du fichier des tableaux et détails Voici comment il devrais être: Quand on le copie. C'est le with facteur qui se met à 1.0, il devrais être a 0.8. veuillez suivre la capture d'écran pour le changer.
Problème de texte content media
3
0
10
gscraire
Comité Standard
Comité Standard
18 nov. 2022
In Excel Calcul Plomberie

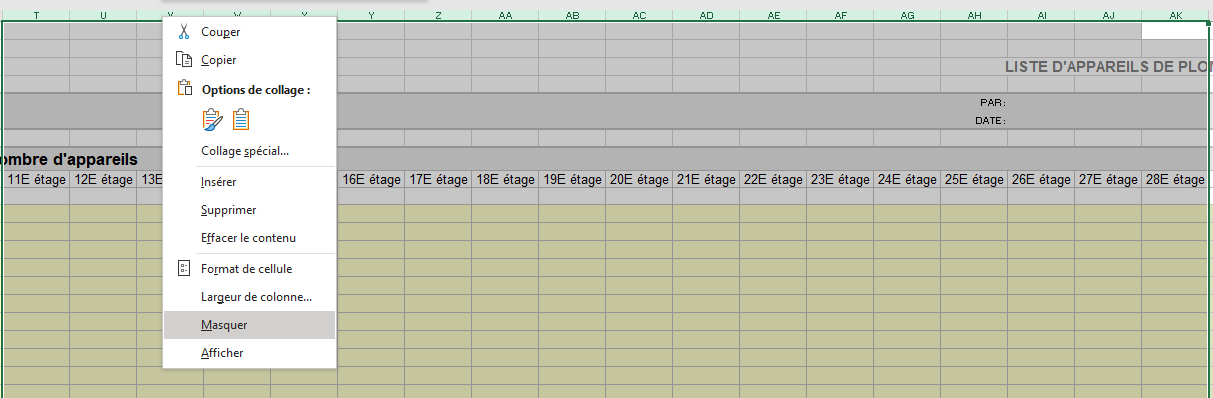

Voici les étapes pour remplir le calcul. Veuillez juste écrire les données dans les case jaune et non dans les cases vert svp. 1: Veuillez compter le nombre d'appareils dans le bâtiment. Compter le nombre d'appareils avec la salle de bain et non compter chaque appareil, cela augmenter le suppresseur. Il est important de ne pas supprimer les étages, qui ne sont pas nécessaire, sinon l'Excel va donner des valeur erroné. Vous pouvez masqué les étages, qui ne sont pas nécessaire, comme ceci. 2: La pression initiale à la rue doit être demander dans un test hydraulique fait par protection incendie. Quand vous recevez le document, il est important de le sauvegarder dans le réseau. Veuillez prendre la valeur en PSI selon votre GPM. Si j'ai un GPM de 800 dans mon bâtiment, ma pression va être de 60 PSI Veuillez faire des lignes comme sur la capture d'écran. Faites une capture d'écran et mettez le dans le Calcul Excel, cela est plus facile pour la vérification. 3: trois étape a coché - Perte de pression compteur À cocher si vous avez un compteur, selon la ville, mais cela ne fait pas trop une différence, je suggère de le laisser décocher. - Facteur de sécurité (Pour nouveau développement) Le cocher quand il n'y à pas d'aqueduc - Facteur de sécurité (pour protection incendie, à Montréal seulement) Dois seulement être coché si on est à Montréal Sur ce site vous pouvez voir si le bâtiment est à Montréal. https://local.fiatlux.tk/montreal/quartiers Fait attention, veuillez pas coché et décoché cela peut avoir des valeur erroné. 4: Calculer la distance total entre l'entrée d'eau et le dernier appareil le plus loin. 5: Avec les étapes 1 à 4, nous pouvons voir si le suppresseur est requis Si vous avez besoin d'un suppresseur, veuillez continuer les étapes. 6: Calculer la distance entre la décharge de la pompe à l'appareil le plus loin. La pression à la décharge de la pompe n'ira pas plus bas que 75 PSI. Si vous êtes plus haut que 75 PSI un robinet de réduction de pression est requis à chaque étage. La robinet de réduction de pression n'est plus requise quand vous êtes arriver à l'étage qui a 75 PSI. Le 82 psi est la pression qui se trouve après la pompe. 7: Calculer la distance entre l'entrée d'eau à la succion de la pompe La valeur de la hauteur entre la conduit et la pompe ne dépasse pas 5 pied Le 52 psi est la pression qui se trouve avant la pompe. 8: Voici les valeurs que vous devez envoyer au fournisseur se référer au post : https://www.genieconseils.info/forum/selection-equipement-plomberie/selection-suppresseur-par-lajoie
CALCUL DE L'ENTRÉE D'EAU content media
1
0
6
gscraire
Comité Standard
Comité Standard
18 nov. 2022
In Sélection Équipement Plomberie

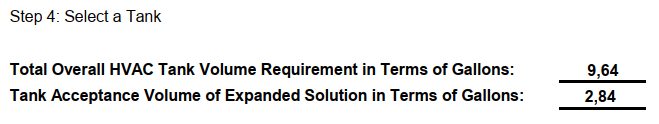

Veuillez prendre le modèle ST-C https://www.amtrol.com/wp-content/uploads/2021/01/MC4091-12_20-TXT-ASME-Brochure.pdf Voici un exemple des donnés qui se retrouve dans l'Excel. Selon les donnés à l'étape 4, le modèle de réservoir d'expansion sera le ST-30VC. voici d'autre modèle: https://www.amtrol.com/submittal/ pour savoir comment faire pour remplir le calcul de l'excel, se référer au post dans calcul de plomberie: https://www.genieconseils.info/forum/excel-calcul-plomberie/reservoir-expansion
Réservoir Expansion Amtrol content media
1
1
10
gscraire
Comité Standard
Comité Standard
18 nov. 2022
In Excel Calcul Plomberie

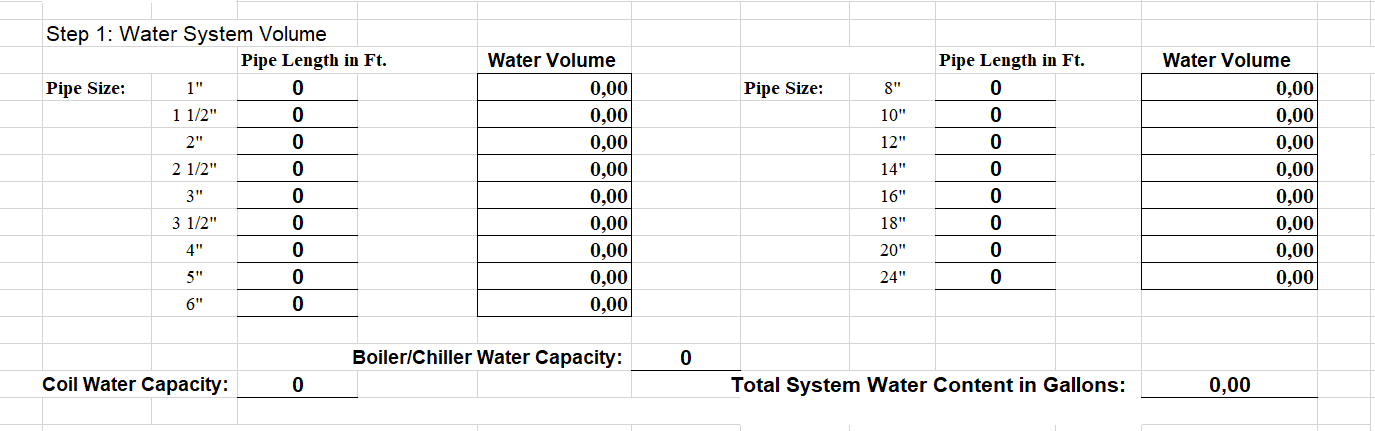

Voici les étapes pour remplir le calcul. 1: Calculer la distance de tuyauterie. Calculer la distance de l'eau chaude. Calculer seulement la distance de l'eau froide, si vous avez un chauffe-eau dans le logement ou si vous n'avez pas suppresseur. si vous n'avez pas de suppresseur le réservoir d'expansion sera mis après le DAR de l'entrée d'eau Mettre la capacité des réservoir. 2: Mettre c'est température typique. Voici les valeurs de l'eau chaude. Voici les valeurs de l'eau froide. 3: Mettre la pression selon c'est critère. si les chauffe-eaux sont au toit, la pression doit être celle au dernière étage. si les chauffe-eaux sont au sous-sol, la pression doit être celle qui est après le suppresseur. si n'y à pas de suppresseur, la pression doit être celle de l'entrée.
RÉSERVOIR EXPANSION content media
1
1
13
gscraire
Comité Standard
Comité Standard
18 nov. 2022
In Standardisation
Bonjour à tous, Il à une erreur dans le fichier d’Excel pour l’entrée d’eau. La pression à la décharge de la pompe n’est pas bonne. La valeur de perte de pression à la décharge de la bonne est relier avec la perte de pression sur la longueur total. La formule erronée est H64/100*H29. Voici se que la valeur donne maintenant, la valeur doit être relier avec la perte de pression à la décharge de la pompe. La formule devrais donné ceci =H64/100*H67 Ceci aussi change votre pression différentiel à la pompe Avant: Après : Le fichier dans le réseau a été modifier. Merci
Calcul plomberie, Entrée d'eau content media
1
0
9
gscraire
Comité Standard
Comité Standard
11 nov. 2022
In Sélection Équipement Plomberie
Voici les informations qu'on envoie à Lajoie, pour une sélection d'un suppresseur. Nom du projet : - Information du bâtiment Type d’immeuble (condo, bureau, hôpital, etc) - Nombres d’étages : - A quelle étage/sous-sol le surpresseur sera installé : - Nombres d’appartement (si résidentiel) : - Conditions d’opérations Débit maximum ‘’design’’ du système : - GPM Pression max du réseau d’aqueduc : - PSI Pression de refoulement du système de pompage (set point) :différentiel de - PSI, - pi.tête Pression résiduelle requis au dernier étage : 20 PSI Pompe en redondance : oui Autres équipements alimentés par le surpresseur (chiller, bouilloire, etc) : chauffe-eau Panneau de commande Alimentation électrique : 600V Module de communication (BACNet, modbus, etc) : N/R le contact chez Lajoie est:
Sélection suppresseur par Lajoie content media
1
0
16
gscraire
Comité Standard
Comité Standard
11 nov. 2022
In Sélection Équipement Vent
Voici deux site, pour les équipements de Daikin. https://www.daikinac.com/content/resources/submittal-data-sheets/ https://bim.daikincity.com/
1
0
3
gscraire
Comité Standard
Comité Standard
11 nov. 2022
In Revit Plomberie

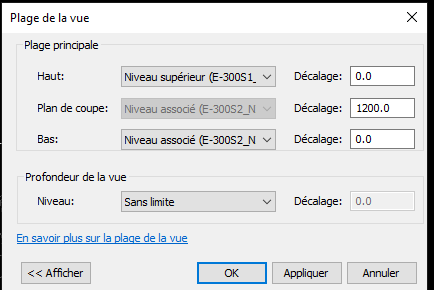

1: Allez dans la plage de vue de votre dernier sous-sol. Mettre le bas à 0 et profondeur de la vue à sans-limite. 2: Allez dans gérer/ paramètre supplémentaire / style de ligne. 3: Pour la version R21 et R22, mettre le motif des lignes de <Profondeur de la vue> à DEC_M_SOUS DALLE. Pour les version R19 et R20, mettre le motif des lignes de <Au-delà> à DEC_M_SOUS DALLE. Si vous travailler avec un version en anglais, cette fonctionne s'appel <Beyond>. Avec c'est trois étapes là, la tuyauterie va être automatiquement se mettre en tiret, quand elle sera sous-dalle.
Comment mettre la Tuyauterie Sous Dalle en Tiret content media
0
0
7
gscraire
Comité Standard
Comité Standard
09 nov. 2022
In Revit Général
Bonjour à tous, Voici un tableau démontrant les noms d'utilisateur pour le logiciel Revit.
Liste des noms d'utilisateur Revit content media
0
0
7
gscraire
Comité Standard
Comité Standard
04 nov. 2022
In Revit Général

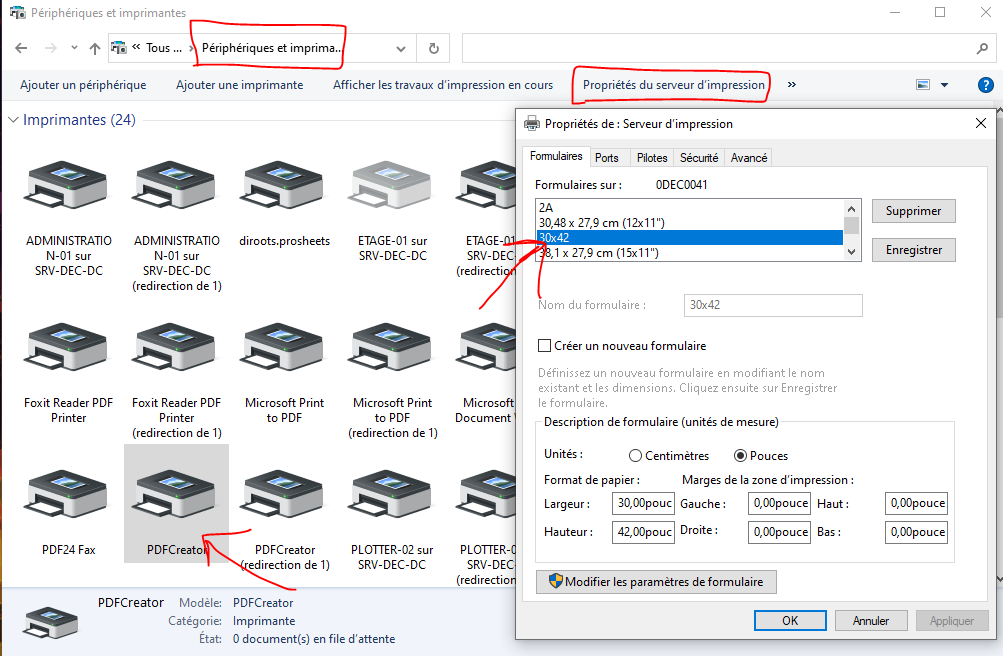

pour créé un format de papier qui est hors standard, veuillez suivre les informations suivantes - allez dans le panneau de configuration de votre ordinateur. - sélection périphérique et imprimantes. - créer un nouveau format de papier comme sur l'image. - Maintenant fait CTRL P dans revit, il le 30x42 va apparaitre dans taille - enregistrer le nom comme je les nommé.
Comment créé un format de papier content media
3
0
13
gscraire
Comité Standard
Comité Standard
15 nov. 2021
In Standardisation
Bonjour, voici le changement : - La séparation de la plomberie et de la ventilation pour le fichier MD à été fait. - Ont est rendu avec deux fichier: - 200XX_MD_PLOM_ - 200XX_MD_VENT
1
0
37
